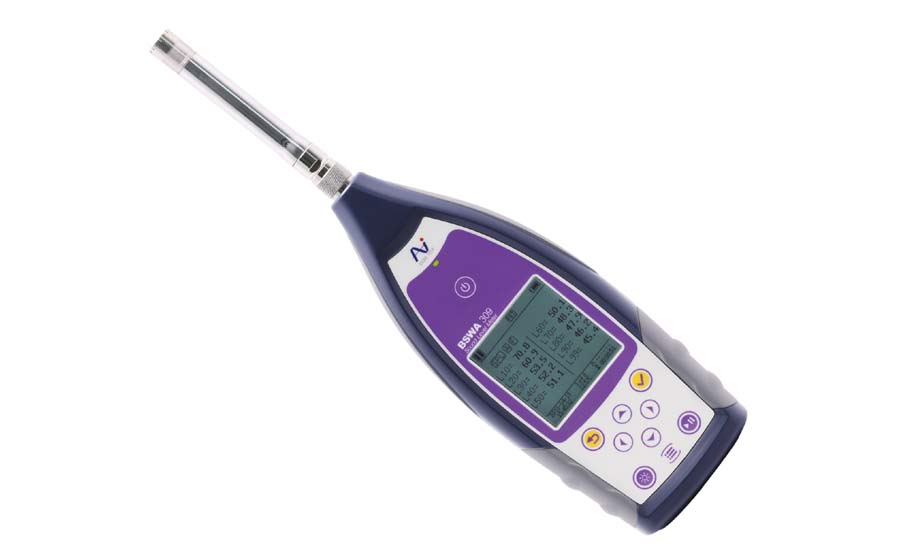

BSWA309

BSWA 309声级计,是在老款声级计基础上升级硬件,并完善功能后的改进型通用声级计。声级计将老款的双芯片(DSP+ARM)架构升级为单芯片架构,使用一颗浮点型处理器完成所有运算和信号处理,升级所有定点算法为浮点算法,提高了运算的精确性和稳定性。另外重新优化了模拟电路设计

产品参数/ Product parameter


产品介绍

        BSWA 309声级计,是在老款声级计基础上升级硬件,并完善功能后的改进型通用声级计。声级计将老款的双芯片(DSP+ARM)架构升级为单芯片架构,使用一颗浮点型处理器完成所有运算和信号处理,升级所有定点算法为浮点算法,提高了运算的精确性和稳定性。另外重新优化了模拟电路设计,从而降低了仪器本底噪声和线性测量下限。


声级计主要功能特点:

1, 符合声级计的国内标准,国际标准,美国标准

2, 加入B 计权,以满足ANSI 标准用户

3, 单一量程,无需换挡

4, 可保存 5 组设置模板,用于不同应用场合

5, 全浮点数字信号处理,频响范围宽,动态范围大,仪器本底噪声低

6, 加入上电开机和开机测量模式,方便集成到其他系统中

7, 完善USB 功能,连接计算机可被识别为 U 盘

8, 可通过 USB 接口升级固件,支持 USB 供电


应用:

        ●常规噪声测量                                                ●环境噪声评价

         ●产品噪声测试                                                ●职卫噪声测量


二、技术参数/Technical Parameters

技术参数

型号

BSWA 309

准确度等级

2 级(X 类)

符合标准 4

GB/T 3785.1-2010、IEC 60651:1979、IEC 60804:2000、

IEC 61672-1:2013、ANSI S1.4-1983、ANSI S1.43-1997

倍频程

实时1/1倍频程:16Hz~8kHz
实时1/3倍频程:16Hz~12.5kHz
GB/T 3241-2010、IEC 61260-1:2014、ANSI S1.11-2004,以10为底

标配传声器

MPA309T:1/2英寸预极化测量传声器、2级,灵敏度40mV/Pa,频响范围 20Hz~12.5kHz

传声器接口

TNC接口,带ICCP供电(4mA)

检波器、滤波器

全浮点数字信号处理(数字检波、数字滤波)

积分时间

无限或 1s-24h 自定义积分时间,重复次数无限或 1~9999

存储间隔

0.1s、0.2s、0.5s、1s~24h

测量功能

LXY(SPL)、LXeq、LXYSD、LXSEL、LXE、LXYmax、LXYmin、LXPeak、LXN。其中 X 为频率计权 A、B、C、Z;Y 为时间计权 F、S、I;N 为统计百分比 1~99。并行计算 3 组 Profile 和 14 组自定义测量(任意频率计权、时间计权组合)

24h 自动测量

根据日期、时间自动开始测量、支持连续数据(SWN)存储和当前数据(CSD)存储

频率计权

并行 A、B、C、Z(也可作用于 1/1 和 1/3 倍频程)

时间计权

并行 F、S、I,以及 Peak

结构传播判断

给出固定设备结构传播存在的概率,自动判断结构传播的问题所在

本机噪声 2

声信号:20dB(A)、26dB(C)、31dB(Z)
电信号:14dB(A)、19dB(C)、24dB(Z)

测量上限 2

146dB(A)
可扩展至 170dB(A)

频响范围 1

20Hz~12.5kHz

测量范围 2, 3, 5

25dB(A)~136dB(A) 可定制170(A)
倍频程:33dB~136dB

动态范围 2

122dB (14dB(A)~136dB(A))

Peak C 范围 2, 3

50dB~139dB

电输入特性

最大输入电压:5Vrms(7.07Vpeak),前置放大器输入阻抗:>6GΩ

量程

单一量程,无需换挡

AD 位数

24 位

采样率

48kHz

滤波器实时并行分析

1/1倍频程:8Hz、16 Hz、31.5Hz、63Hz、125Hz、250Hz、500Hz、1kHz、2kHz、4kHz、8kHz、16 kHz
1/3倍频程:6.3Hz、8Hz、10Hz、12.5 Hz、16Hz、20Hz、25Hz、31.5Hz、40Hz、50Hz、63Hz、80Hz、100Hz、125Hz、160Hz、200Hz、250Hz、315Hz、400Hz、500Hz、630Hz、800Hz、1000Hz、1250Hz、1600Hz、2000Hz、2500Hz、3150Hz、4000Hz、5000Hz、6300Hz、8000Hz、10000Hz、12500Hz、16kHz、20kHz

时间历程

噪声时域曲线显示,显示时间:1min、2min、10min 可选

屏幕显示

分辨率 160x160,白色背光 LCD,对比度 14 级可调,显示更新率 1s

存储容量

标配 32G MicroSD 卡(TF 卡)存储,可外接移动硬盘

后处理软件

使用 VA-SLM 读取存储文件,进行后处理分析,并生成报告

数据导出

可通过 USB 口连接计算机并读取存储卡中数据文件(虚拟 U 盘)

输出

交流(最大输出 5Vrms,±15mA)、直流(10mV/dB,最大输出 15mA),
RS-232 串行接口,USB(可工作于 U 盘模式或调制解调器模式)

报警

用户自定报警限值,LED 指示报警状态

设置模板保存

可保存5组设置模版,以用于不同应用场合配置,模板可保存到 MicroSD 卡

自动开机

支持自动上电开机和开机测量模式,方便系统集成

供电

4节 1.5V五号碱性电池(LR6/AA/AM3),可外接充电宝支持长时间监测,也可外接直流供电(7V~14V 500mA)或 USB供电(5V 1A)

实时时钟

出厂已校准,30天误差<26秒(<10ppm,(25±16)℃),内置后备电池,更换电池时钟无需重新设定,可 GPS 授时(GPS为选配)

支持语言

英文、中文、葡萄牙文、西班牙文、德文、法文

固件升级

用户可通过 USB 接口自行升级固件

操作环境

温度-10℃~ 60℃,湿度 20% ~ 90%RH

温度测量

主屏实时显示机内温度

尺寸(mm)

W70 x H300 x D36

重量

约 620g(含4节碱性电池)

选配件

GPS

接收器类型:50 通道;定位时间:冷启动 27s,温启动 27s,热启动 1s; 灵敏度:跟踪-161dBm,捕获-160dBm,冷启动-147dBm,热启动-156dBm; 更新频率:1Hz,定位精度:2.5m,授时精度:30ns,速度精度:0.1m/s;
工作环境:运动加速度≤4g,海拔<50000m,速度<500m/s;

声校准器

AC-111,1 级,94dB/114dB,1kHz

打印机

微型点阵或热敏打印机可选,RS-232 接口

注1:受限于传声器频响,BSWA 309 测得的 20Hz~12.5kHz 范围外的数据可以忽略。
注 2:BSWA 308 和 BSWA 309 使用 40mV/Pa 传声器测得此值。
注 3:根据 GB/T 3785 和 IEC 61672 的要求测得此值。
注 4:GB/T 3785.1-2010 为最新标准,完全替代 GB/T 3785-1983 和 GB/T 17181-1997。
注 5:根据 GB/T 3241 和 IEC 61260 的要求测得此值。
