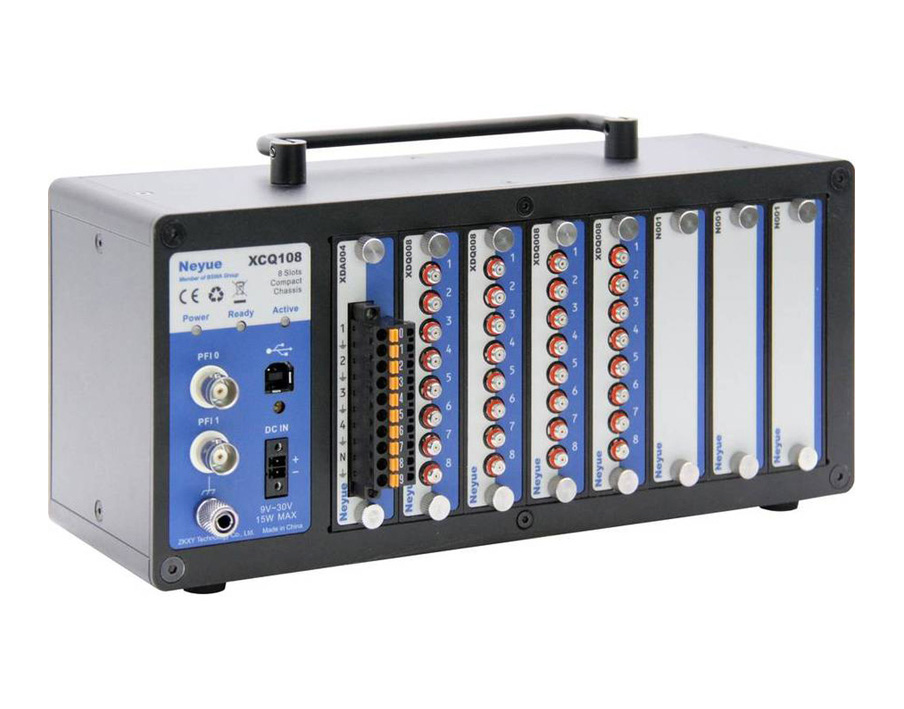

XCQ108 可扩展多通道数据采集系统
XCQ108 是中科新悦推出的一款新型可扩展多通道数据采集系统，可支持插入 8 块模拟数据采集卡或模拟输出卡，最多可创建 64 通道的多功能的组合测量仪器。机箱另带有两个通用输入输出 PFI 接口，可作为脉冲输入或输出之用，使用 USB 接口与计算机进行数据传输。
产品参数/ Product parameter
XCQ108 可支持XDQ004（四通道模拟采集）、XDQ008（八通道模拟采集）、XDA004（四通道模拟输出）等，插入机箱的采集卡都支持板卡之间的数据同步采样和输出。
功能特点
● 可支持插入8块模拟数据采集卡或模拟输出卡，最多可实现64通道
● 机箱带有两个通用输入输出PFI接口
● 支持同步采集或输出
● 便携、小体积的紧凑型机箱
● 与计算机通过USB接口进行数据传输
应用范围
● 声阵列应用
● 其它多通道数据采集应用
| 技术指标 | |
|---|---|
| XCQ108技术参数 | |
| 板卡插槽数量 | 8 |
| 机箱PFI | 最大输入输出频率：1 MHz，接口：BNC;输入高阈值：>2.3 V，输入低阈值：<0 8="" v="" 20="" vpk="">3.4 V，输出低电压：<0.8 V，最大输出电流：±8 mA |
| USB接口1 | USB-Type B，符合USB 2.0 High-Speed |
| 供电方式 | 外接直流供电9 V~30 V（15 W最大） |
| 操作环境 | 温度：-10°C~50°C，湿度：5%~95%RH（无冷凝） |
| 尺寸（mm） | W260 x H155 x D110 |
| 重量 | 0.9kg（空机箱） |
| 注1： | 如使用USB HUB连接XCQ108和计算机，应保证HUB可靠供电。 |
| XDQ004技术参数 | |
| 输入通道 | 4通道同步采样 |
| 输入接口 | BNC，ICCP供电（2mA/21V）和AC/DC切换（软件控制） |
| 自生噪声 | 30dBA（参考灵敏度：50mV/Pa） |
| 输入频响范围 | 2Hz~20kHz（±0.5dB，输入采样率51.2kHz） |
| 输入动态范围 | 101dB |
| AD分辨率 | 24位 |
| 最大输入电压 | ±5Vpk |
| 供电方式 | 专用总线供电 |
| 操作环境 | 温度：-10°C~50°C，湿度：5%~95%RH（无冷凝） |
| XDQ008技术参数 | |
| 输入通道 | 8通道同步采样 |
| 输入接口 | BNC，ICCP供电（2mA/21V）和AC/DC切换（软件控制） |
| 自生噪声 | 25dBA（参考灵敏度：50mV/Pa） |
| 输入频响范围 | 2Hz~20kHz（±0.5dB，输入采样率51.2kHz） |
| 输入动态范围 | 106dB |
| AD分辨率 | 24位 |
| 最大输入电压 | ±5Vpk |
| 供电方式 | 专用总线供电 |
| 操作环境 | 温度：-10°C~50°C，湿度：5%~95%RH（无冷凝） |
| XDA004技术参数 | |
| 输出通道 | 4通道模拟输出 |
| 输出接口 | 10-pin可拆卸端子连接器（螺钉固定） |
| 输出噪声 | 更新率100 kS/s：600 uVRMS，不更新时：260 uVRMS |
| 输出压摆率 | 4 V/us |
| 输出建立时间（100pF负载） | 20 us |
| DA分辨率 | 16位 |
| 最大输出电压 | ±10 Vpk |
| 最大输出电流 | ±1 mA每通道 |
| 输出阻抗 | 2 Ω |
| 供电方式 | 专用总线供电 |
| 操作环境 | 温度：-10 °C~50 °C，湿度：5%~95% RH（无冷凝） |
